大型矩阵式激光纹理机 方案
矩阵式激光纹理机 工作特性：
适合材料：所有金属制品，包括金属油漆表面等的激光打标，激光清洗，纹理雕刻等。
性能特点：
1
、8头激光联动激光动态打标模式，运行平稳，精度高、寿命长。
2
、8头并排采用滚珠导轨调节间隙，保证机器联动平行度，同时方便换产调节打标位置。
3 、8头可同时工作或其中任意1-8头任意头数，任意序列启动作业。
备注：1、2条输送带，每条 1.6*2.5m（W*L) 激光执行部件装在其中1条输送带上（尾端）作为上料机，第二条输送带跟着第一条尾部作为下料机，2条输送带都带动力系统，速度一致，驱动电机独立，打标位置在两节输送带中间的拼接位，预防激光灼伤输送带皮面 。
2、增加冷水机，电柜采用密闭机柜，通过冷凝器辅助散热，电柜内部灰尘（金属粉）量降到接近与零，电控部件稳定耐用 也不需要定时清理
3、半封闭式输送带 ，预留抽烟管道口 以利于后续排烟
主要配件 |
序号 | 阿贝斯激光 | 产品型号 | 数量 |
1 | 机身材质 | U钢+钣金 | 2台 |
2 | 钣金型式 | 半封闭式打标位 | 1套 |
3 | 电控柜设置 | 输送带底置电柜密闭机柜+冷水机散热 | 1 套 |
4 | 龙门架子 | 铝合金构件+ | 1 套 |
6 | 控制系统 | 阿贝斯V1.0 | 2套 |
8 | Z轴配置 | 一维工作台 | 8个 |
9 | 传动系统（输送带） | 1.6*2.5m异步电机+减速机 | 2套 |
10 | 激光头 | JPT200瓦 | 8套 |
11 | 主供电 | 明纬电源1Kw | 8套 |
12 | 电箱配置 | 内置机箱密闭机柜 | 1套 |
13 | 扫描系统 | 金海创高速 | 8套 |
设备参数 |
1 | 激光线转速 | 0~12000 mm/s |
2 | 单头打印面积 | 200mm |
3 | 加工速度 | 7mm/S(以20cm框的线条为例，1秒前进7毫米） |
4 | 图样理论节拍（估算） | 600P 1.6*1.6m钣金/24h （100瓦机器为400p） |
5 | 加工精度 | ± 0.05/300 mm |
6 | 重复定位精度 | ± 0.05/300mm |
7 | 加工范围（平面） | 200*8=1600mm |
8 | Z轴行程（高低） | 0-80 mm |
9 | 样品激光工作线速度 | 3000mm/s(漆层厚度需影响激光加工速度） |
10 | 雕刻方式 | 图纸导图加工或自编图形 |
11 | 冷却方式 | 风冷+水冷 |
12 | 运动方式 | 输送带X行走 |
14 | 电力需求 | 220V 40A 50~60HZ (内置开关电源)(10平方电线）如单相负载过大可定制3相5线供电 3L+N+PE |
15 | 外形尺寸（大约） | 2500*1900*1700 mm（L*W*H） |

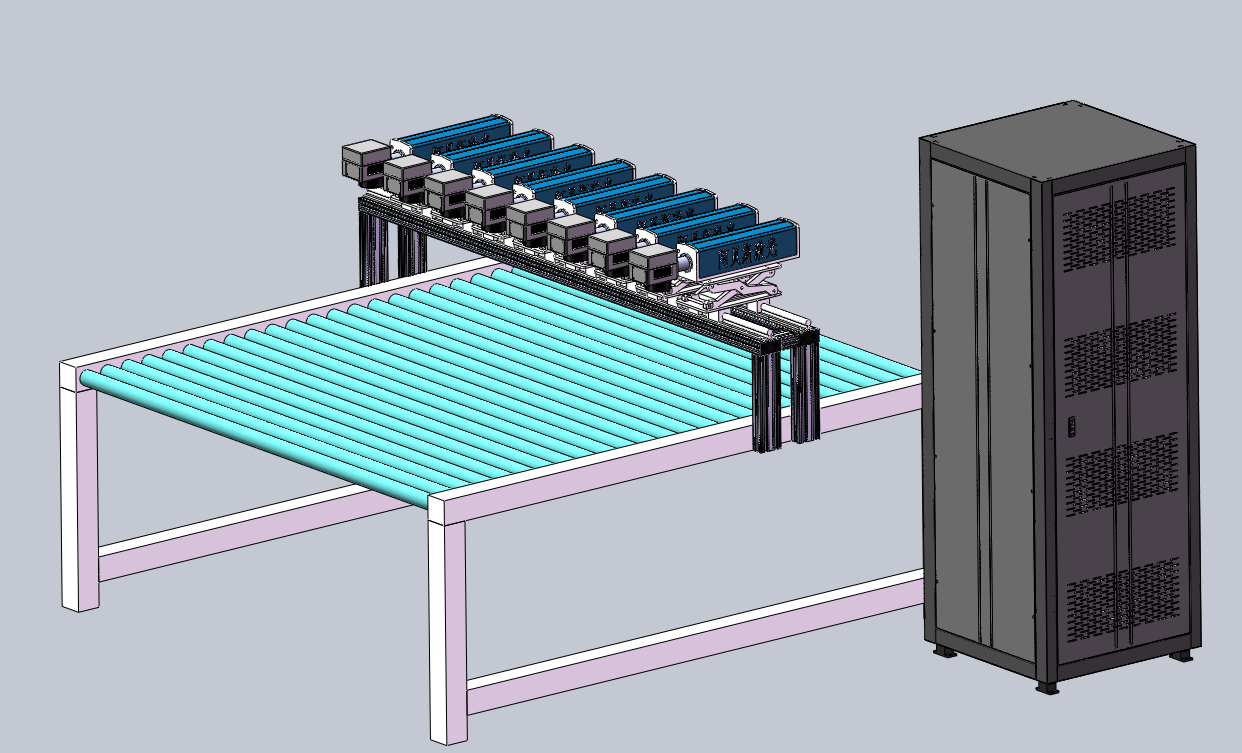

(图片仅供参考)
一、设备介绍
（1）使用方式：
铁板置于输送带工作台面上 直角位置对齐，如钢板有变形凸起 比较严重过应先做平整
（2）运作方式：
打开设定好的文件，按启动按钮，激光机自动复位并开始作业按照文件完成整个作业。
（3）功能说明：
1、可以打各种图形，整幅打标或者点动模式局部打标
可以打文字（中英文支持字体导入），二维码，条形码，也支持图形导入（PLT或DXF文件）。
二、激光设备主要特点
紫光打标机光束质量高主要应用于超精细加工的高端市场，效果非常精细且标记清晰牢固，优于油墨喷码且无污染；适用于各种金属、金属氧化物、电器面板、精密仪器、卫生洁具、金银首饰、橡胶陶瓷、通讯器材、建筑材料、眼镜钟表、箱包饰扣、集成电路、液晶屏、包装瓶罐等等。

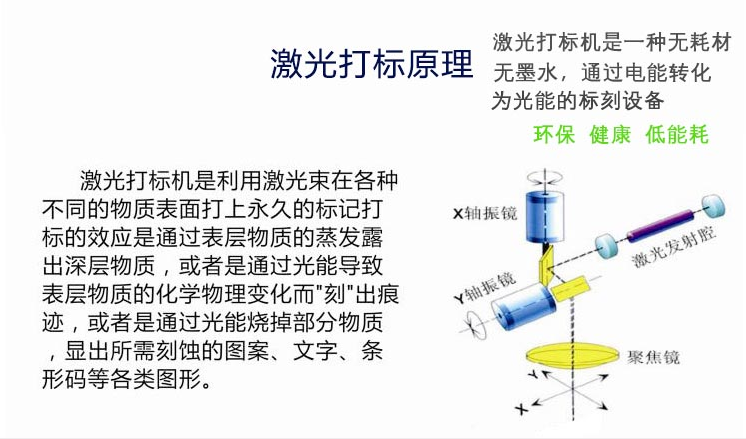

使用光学扫描振镜，激光重复频率高，高速无畸变，激光器长时间工作稳定。
激光刻划精细，线条可以达到毫米到微米量级，采用激光标刻技术制作的标记仿造和更改都非常困难，对产品防伪极为重要；
三、设备优势特点
相比于市面上存在的其它标识设备，激光打标机竞争优势明显，主要体现在以下几个方面：
1）激光波长短，聚焦光斑更小，可实现超精细打标；
2）热影响区小，避免损伤被加工材料，成品率高；
3）无耗材、使用成本及维护费用低；
4）整机性能稳定，待机时间长，可长期运行；
5）标记环保，永久不褪色；
6）省电、无耗材超低使用成本、高速,无耗材、省去油墨喷码机日常清理的工作；
7）采用高速数字振镜，打标速度快，相同时间内可加工更多产品，从而节省了人工费用；
激光部分部分技术参数
RS200/8C激光打标机参数 |
激光器功率 | 200W*8 |
激光波长 | 1064nm |
重复频率 | 20-220KHZ |
光束质量M2 | <1.2 |
打标范围 | 200*200mm*8 |
雕刻深度 | ≤0.04mm |
雕刻线速 | ≤12000mm/s |
最小线宽 | 0.05mm |
最小字符 | 0.3mm |
重复精度 | ±0.05mm |
供电电源 | 220V/50Hz |
整机耗电（峰值） | 8000W |
外型尺寸 | 230mmX3200mmX1700mm |
整机重量 | 约600kg |
操作系统 | 阿贝斯V1.0 |
冷却方式 | 风冷 |
控制接口 | 网口、串口 |
文件格式 | DXF和PLT，同时支持任意加载字体 |
激光器类型 | 脉冲光纤激光器 |
五、设备的服务
1、培训：
提供设备安装及使用说明书，终身提供远程技术支持。
2、售后服务
甲（买）方公司所购产品一年保修，终身维护。保修期内设备出现故障及机件损坏（玻璃制品类.人为因素及不可抗力因素除外），乙（卖）方负责无偿免费修复，所需换件由乙方无偿提供，所有用户每年进行数次回访，并随时提供技术支持服务；
保修期外的售后服务：
1:供方应经常电话了解需方设备使用状况。
2：设备有故障，供方知道后应第一时间作出响应，先了解故障、诊断原因，然后做出解决故障的方案。a：若简单换配件，由需方人员自行更换，供方只收取配件成本费。
