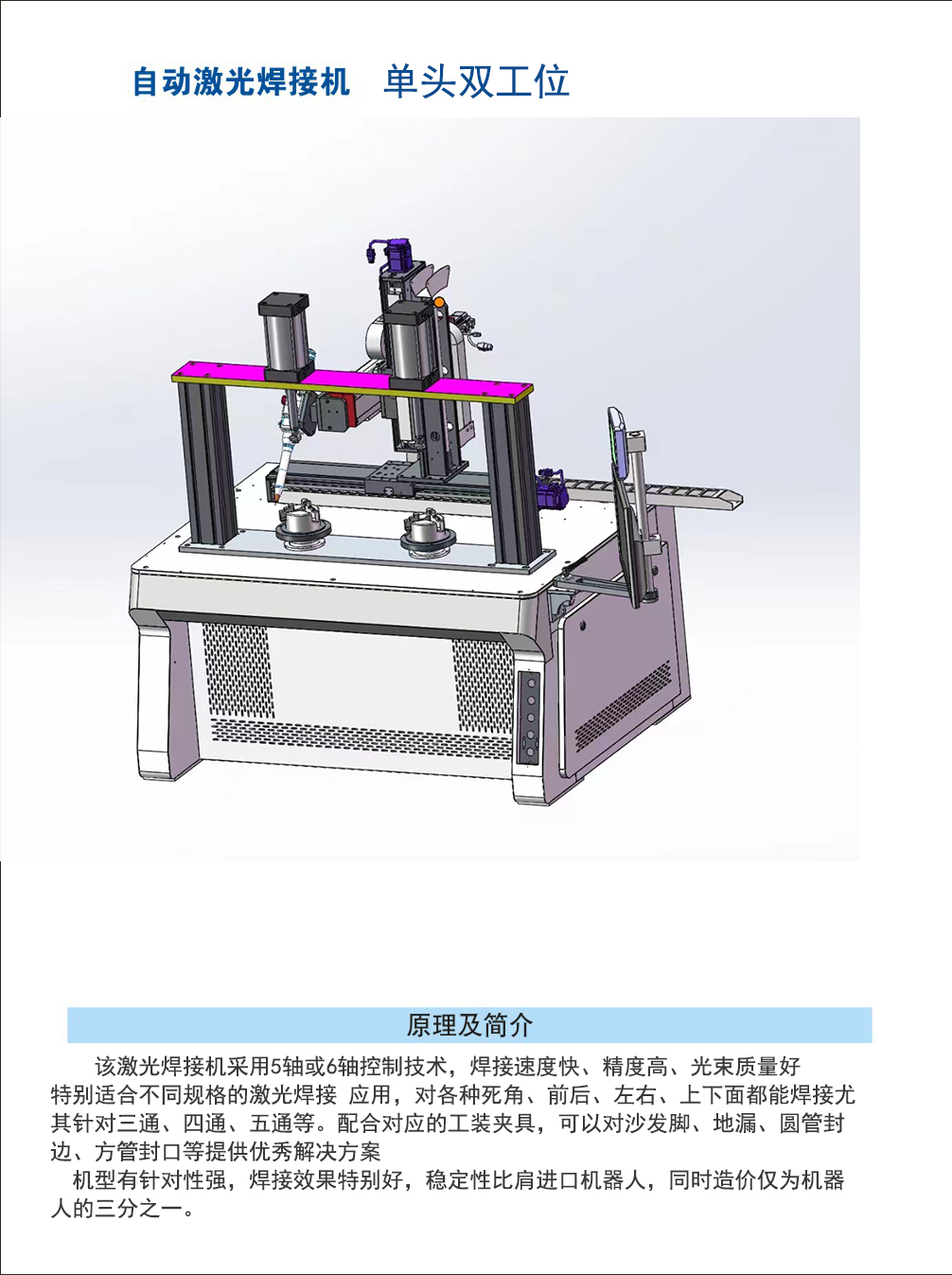

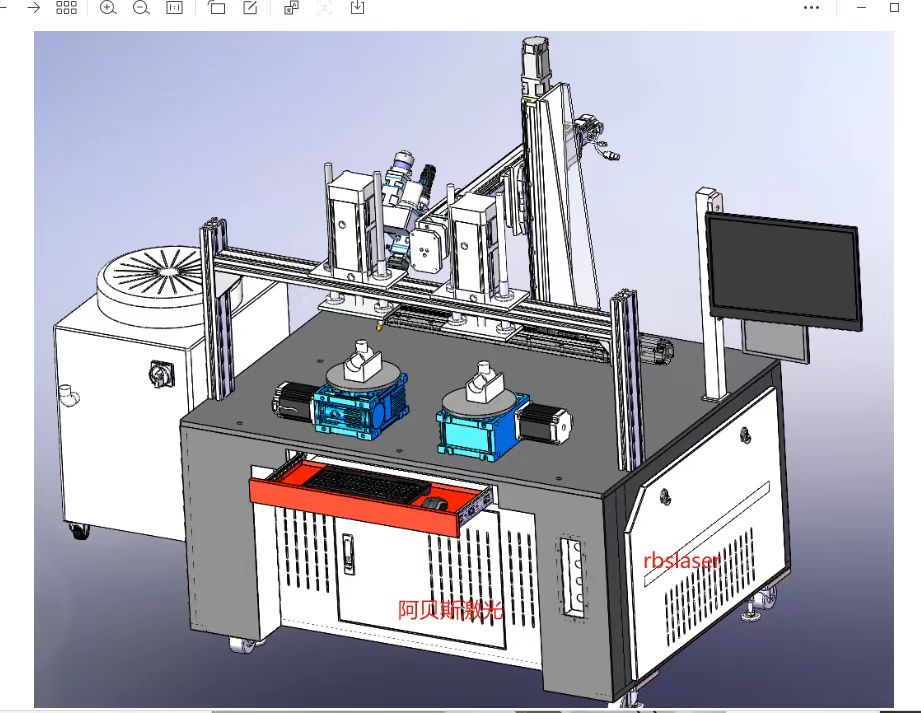

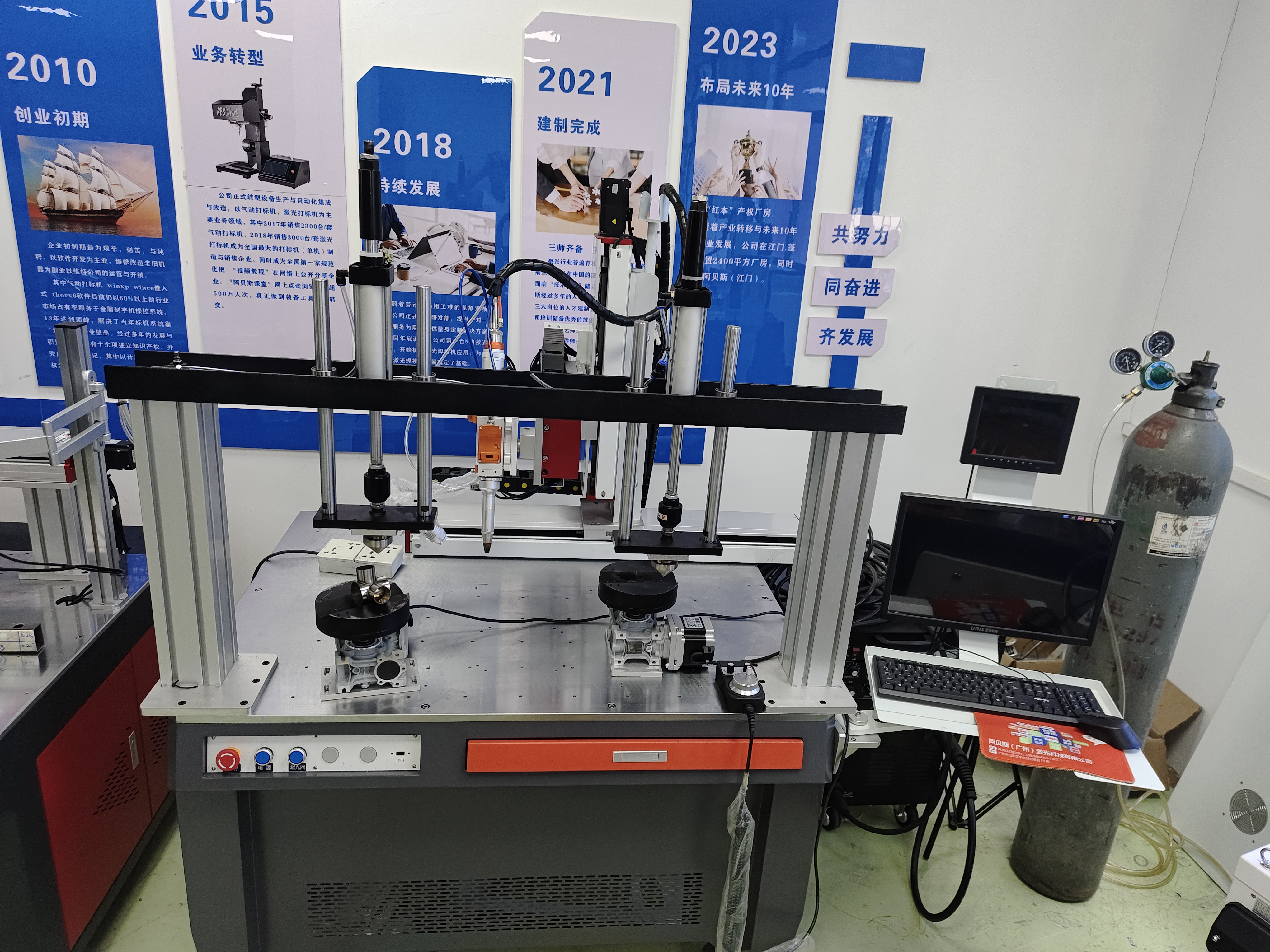

激光焊接机-双工位旋转接解决方案
参数列表
序号 | 特性参数 | 典型值 |
1 | 输出功率 | 1500W |
2 | 中心波长 | 1080nm |
3 | 光谱带宽(3dB) | 3nm |
4 | 短时功率稳定性 | ±1% |
5 | 长时功率稳定性 | ±2% |
6 | 激光开启时间 | 50us |
7 | 激光关闭时间 | 50us |
8 | 光纤线缆长度 | 8m |
9 | 光纤线缆弯曲半径 | 200mm |
10 | 扫描范围（焊接机） | 0-6mm |
11 | 焊缝深度 | 0-10mm |
12 | 推荐对象厚度 | 0.5-6mm |
11 | 辅助气压 | 0.25-0.8mpa |
12 | 扫描速度 | <20000mm/s |
13 | 环境温度 | -5-45° |
14 | X轴行程 | 500 |
15 | Z轴行程升降 | 300 |
16 | Y轴 | 300 |
17 | R轴 工装夹具定制*2 | 360度旋转 |
18 | 工作模式 | 双或单工位循环旋转焊接 |
14 | 工作电压 | 220V AC |
15 | 额定功率 | 3500W |
16 | 尺寸mm 长*宽*高 | 1000*1000*1450 |
17 | 整机重量（无水） | 约250kg |
18 | 冷却方式 | 恒温水冷（外置） |
应用范围
仪器仪表 水表等方对圆（平面-圆口）接口类型的焊接

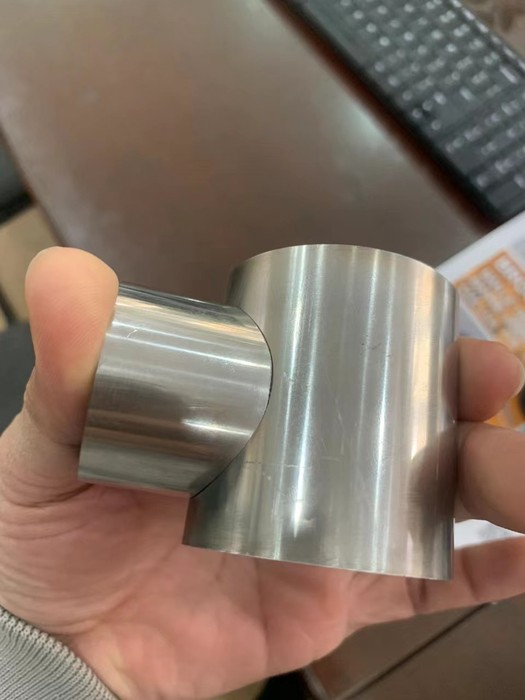

传感器 三通 阀门 等 圆管-圆管接口类型大姐
3、水龙头焊接
4、不锈钢 镀锌管等各种需要直角焊接的产品
配置列表
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
货物名称 | 规格型号 | 数量/单位 | 单价 | 金额（元） | 备注 |
激光焊接机 | 1500A | 1 |
|
| XYZ轴+2旋转轴 |
上门调试费 |
| 1 | 0 | 0 |
|
主要设备清单 |
名称 | 品牌/型号 | 数量/单位 | 名称 | 型号 | 数量/单位 |
激光器 | 1500瓦 | 1 | 冷水机 | 环立 | 1 |
焊枪 | 自动平台焊枪 | 1 | 送丝机 | 单送丝 | 1 |
控制系统 | 阿贝斯定制 | 1 | 电器附件 | 正泰 | 1 |
运动轴 | 3轴 | 1 | 工装夹具 | 定制 | 1 |
折射片 | 南波 | 1 | 机柜 | 阿贝斯定制版本 | 1 |
5轴电机 | 60伺服闭环400瓦 | 5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
