阿贝斯激光在制锁锁芯标码中的应用

制锁设备（动态数据）激光自动化打标方案

制锁设备（动态数据）激光自动化打标方案

一、 实现功能

智能激光打标机接收用户现场设备控制系统模块PLC发送的动态数据，并进行处理自动翻译成需要的打标打印的详细具体数据进行打标刻印工作，整个过程采用自动化只能系统实施，无需人为干涉，并配合生产设备的动作工艺要求等，达到，数据传输生成，打标工作智能化，自动化无需人为干涉。

二、机器性能

选用30W光纤激光打标机作为设备主激光主件，机械电子耐久度强，控制系统通信速度快，延迟时间少，采用ARME嵌入式工控系统适用生产线24H连续作业，对通讯稳定性要求高的工况特点要求。采用30w脉冲光纤激光发射器，光源质量稳定功率足，寿命长（8年），为长时间工作，热损耗，光损耗等留足余量（低功耗状态下运行）。

三、安装

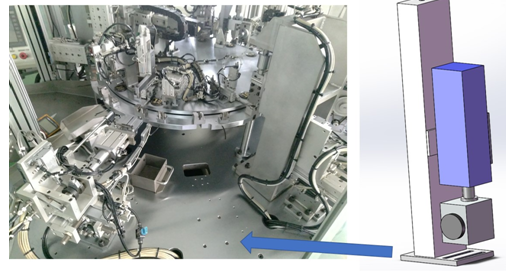

激光光路支柱安装在工作台面上，安装方式通过铣沉孔上螺栓进行固定，这样既可以调试激光打标焦点也可以固定住支柱。

激光设备电控单位安装于铝制激光专用箱体内部，并安装在用户设备工作台下，电控箱内部。

四、电气控制部分

用户现场设备(原有设备的主控单元)增加以下接口或I/O点

1、PLC232发送所传输的数据

  2、I/O口发送开机信号

  3、I/O口发送的开始刻印信号

4、I/O口发送打标结束信号

5、I/O口接收激光打标设备故障报警信号

6、I/O口发送关机信号

我方供应提供以下接口或I/O点

1、PLC232接口接收用户设备plc所传输的数据

  2、I/O口接收用户设备所发送的开机信号

  3、I/O口接收用户设备所发送的开始刻印信号

4、I/O口发送激光打标设备打标结束信号

5、I/O口发送激光打标设备故障报警信号

6、I/O口接收用户设备发送的关机信号

五、总结

激光打标机智能化自动化完成打标工作，操作简单方便，省时省力，工作效率高，稳定性强.
